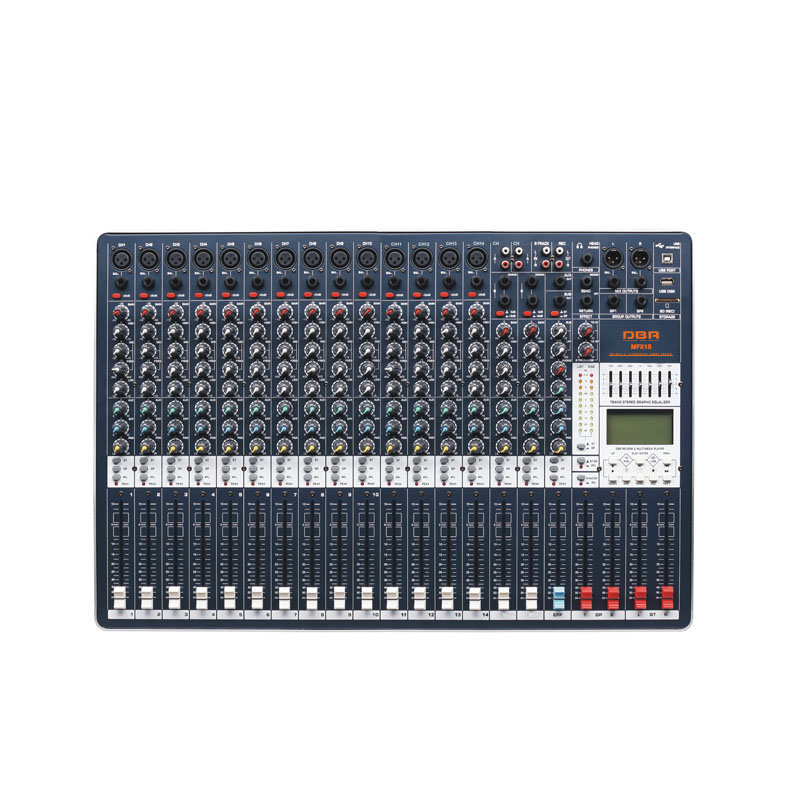

18路MFX单通道输入、立体声输入和主控制部分
2编组和2路混合输出;AUX辅助输出,2轨信号输入;SEND效果发送和RETURN立体声返回端口;2路独立录音输出和监听口
带中频扫描,可调频率
低噪音,高精度麦克风前置放大器,音质完美
平衡式麦克风XLR输入和平衡式线路TRS输入,3段通道均衡
独立PFL开关,可监听通道输入、录音输入信号以及混响、主混音和编组输出信号
+48V 幻象电源,为输入端口提供极化电压和方便连接电容式话筒
分频点扫描式超重低音输出,兼容演艺、会议、的士高娱乐等许多场合;耳机监听接口
USB声卡播放功能,可用USB 线连接电脑播放音乐,并可控制电脑音量、选择歌曲、播放和暂停功能
SD 读卡器和文件下载功能,可连接电脑,读取、编辑和下载SD卡文件
USB和SD 双介质储存器接口
MP3、WAV和WMA三解码多媒体播放器,多种语言菜单,同步显示中英文歌词和歌名,5种内置均衡模式
3英寸超大蓝光LCD (液晶)显示
内置WAV 格式数字录音功能,可现场录音单通道输入组件
●话筒输入(Mic Input)
一个XLR(母)连接器,接收平衡或不平衡连接的话筒信号。-127dB等效输入噪声(EIN)的GB30话筒前置放大器具有最低的噪声,清晰明亮的音质和杰出的信号过载特性。
●线路输入(Line Input)
一个平衡连接的1/4"杰克插座,连接平衡或不平衡输出的电子乐器,如电子琴。
●插入( Insert) 端口
用于插入压缩或附加EQ及其他的信号处理器。如果需要,还可用于多声轨录音机录音。
●增益(Gain)
每个输入通道有一个控制输入信号增益的旋钮。增益调整范围为+5~+60dB(线路输入有一个20dB衰减器)
●频率特性均衡EQ
频率特性均衡分为HF高频、MF中频和LF低频三段。HF高频控制12KHz以上的频率,提供15dB的提升或衰减(调整增益);MF中频可扫频控制150Hz-3.5KHz范围带通滤波器的中心频率,提供15dB的提升或衰减;中频带通滤波器的Q值为1.5;LF低频控制低于80Hz以下的频率,提供±15dB的提升或衰减。
●辅助输入(Auxiliaty)
现场演出实况调音时,2个(MFX)AUX辅助输入分开发送监听混音或用于外置效果器发送。在主控组件中,每个AUX母线有自己的主控输出电平调节,AFL(后置推子监听)切换,并且全部可切换到推子前或推子后(AUX3是在推子后)
●FX发送
把信号发送到内置24bit莱斯康效果器。
●Pan、Muting、PFL和 Routing
Pan用来控制每个通道信号送到立体声声像的相应位置。哑音开关(Mute)完全切断通道信号输出时,Mute指示灯点亮。PFL键用于单独监听信号。单通道输出信号既可路由(Route)到主混音输出,也可以经由Mix/Grp开关路由到子编组(Sub Groups)输出。
●推子和峰值电平LED指示灯(Faders and Metering)
每个通道有一个平滑的60mm行程的推子(衰减器),LED峰值电平指示灯,指示信号电平不超过+17dBu。
立体声输入通道组件
●输入连接器(Input Connector)
立体声信号经由平衡连接的1/4"杰克插座输入,以最佳特性传送其他专业音响设备的立体声信号。
●频率特性均衡EQ
有三个固定斜率特性滤波器的控制旋钮。HF高频在8KHz的控制范围为±15dB;MF中频在720Hz的控制范围为±15dB;LF低频在60Hz的控制范围为±15dB。
●AUX辅助发送部分(Auxiliary Section)
立体声输入通道有2个(MFX)AUX辅助发送。按主控制组件选择用于监听混音还是用于效果处理,可以切换到推子前或推子后发送。
●FX发送
信号发送到内置24bit莱斯康效果器
●Bal、Muting、PFL和Ruting
Balance平衡控制是调节发送到左声道和右声道母线的信号量。Mute哑音和PFL与单通道输入组件上的操作键,用于关闭或独听立体声通道。按FPFL键,推子信号送到耳机,控制房间扩声系统输出和输出电平表指示,立体声输入通道既可路由到立混音输出,也可经由Mix/Grp(混音/编组)开关路由到子编组输出。
●推子和峰值电平LED指示灯(Faders and Metering)
每个立体声通道有一个平滑的60mm行程的推子(衰减器)和一个LED峰值电平指示灯,指示信号电平不超过+17dBu。
主控制组件
●效果器(Effects)
一个控制旋钮选择效果程序,3个控制旋钮调节效果参数,2个旋钮控制发送到AUX1和AUX2的效果电平。PFL、Mute、Store(存储用户效果设置)和轻节拍键 Tap Tempo(时间/速度基础效果,如延时),脚踏开关接通/开关FX。
●+48V幻像电源(+48V Hantom Power)
一个按钮控制全部+48V专业幻像电源。幻像电源的激活时,一个LED点亮。
●2声轨录音输入和输出(2-Track Inputs and Outputs)
2声轨录音机录音输入和录音输出采用不平衡连接的RCA连接器。回放混音控制把2声轨直接路由到主混音。
●监听切换(Monitor Switchine)
监听输出可在2声轨录音重放,混音和编组之间切换。
●监听输出(Monitor Outputs)
耳机和房间监听输出具有独立的电平控制,用1/4"杰克插座连接。
●混音输出(Mix Output)
用一个平衡连接的XLR连接器,提供左声道和右声道混音主输出。
●立体声返送
外置处理器用具有电平控制的1/4"杰克插座连接。
●子编组(Sub Groups)
经由L-R子编组推子控制全部子编组输出,1/4"杰克插座连接子编组输出。
●推子和电平表(Fader and Metering)
L-R编组推子控制子编组输出电平。而所有的主体声混音由单个60mm行程的推子处理。用2排10段3色LED峰值电平表监视左、右声道混音输出。峰值电平表通常限值当前监听选择显示。因此,如果按下PFL键时,峰值电平表将切换为监听输出指示,PFL将激活LED点亮。
